Электросистема в автодоме своими руками - краткое руководство по выбору аккумулятора, солнечных батарей, инвертора

Развернуть

В этой статье-инструкции разберем какое оборудование вам потребуется для создания полноценной электросистемы в автодоме, для каких задач какой товар лучше подойдет и конечно все будет снабжено ссылками на aliexpress чтобы не искать потом по магазинам.

Что должна уметь электросистема автодома

Какой вообще принцип любой электросистемы в самодельном автодоме, вне зависимости от ее мощности?

  • Должен присутстовать дополнительный аккумулятор
  • Система должна быть не зависима от штатного АКБ автомобиля на стоянке
  • Аккумулятор должен заряжаться от генератора автомобиля при движении
  • Должна быть возможность подключения потребителей USB и 12В
  • Система должна иметь возможность полного отключения
  • Система должна быть безопасной
  • Нужен мониторинг текущего заряда АКБ

Это базовый минимум для любой электросистемы, дополнительно вам может захотется

  • Возможность подключений потребителей 220В
  • Зарядка от солнечных панелей
  • Продвинутый более точный мониторинг заряда с расходом АКБ

От этого и будем отталкиваться при выборе компонентов. Начнем с базовых вещей, которые будут нужны в любом случае.

Это будет реле развязки аккумуляторов, зарядное устройство аккумулятора, главный выключатель, главный предохранитель и блок предохранителей



Схема подключения будет следующая

Выбор аккумулятора

Аккумулятор мы будем выбирать из вариантов типа LiFePo4 так как он намного эффективнее, легче и выгоднее чем устаревшие свинцовые собратья типа gel и agm

В зависимости от задач нужно будет определиться с емкостью батареи.

  • Если аккумулятор нужен только для диодного освещения, водного насоса и зарядки телефонов то достаточно будет батареи 60Ач
  • Если в доме используется активная вентиляция и дизельный/бензиновый обогреватель то стоит выбирать батарею от 100Ач
  • При наличии холодильника и автономных стоянок более чем на сутки лучше подойдет аккумулятор от 150Ач
  • Если вы используете индукционную плиту, электро-водонагреватель или автомобильный кондиционер то для ваших потребностей нужа батарея хотя бы 200Ач, а 300-400Ач будет более оптимальным вариантом которого хватит на несколько дней стоянки.

Выбор производителей батарей на рынке довольно велик, из проверенных недорогих вариантов можно обратить внимание на

По функционалу они все в целом идентичны, стоит обратить внимание на возможность контроля уровня заряда батареи (в большинстве есть экран с вольтметром, а в более продвинутых bluetooth модуль с приложением на телефоне). И вторым важным фактором является максимальный разрядный ток батареи, который должен удовлетворять вашим потребностям по нагрузку аккумулятора.

Солнечная система

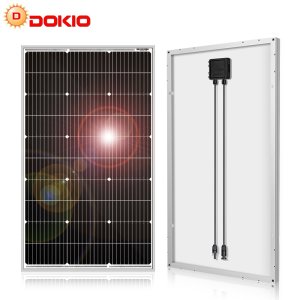

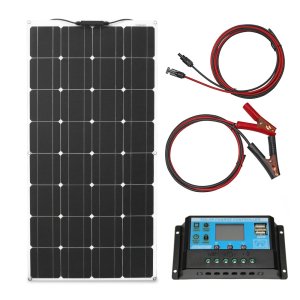

Далее взглянем на варианты по солнечной энергетике. Если нужен простенький и дешевый вариант "побаловаться" то можно взять простой pwm контроллер и панель на 100Вт

Толку будет не сильно много, но на свет, насос и зарядку телефонов хватит.

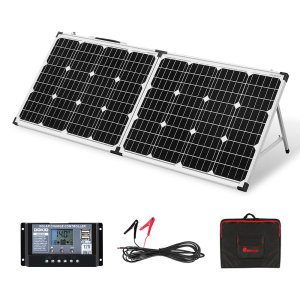

Если же нужно что-то более существенное, то стоит присмотреться к более эффективному контроллеру типа MTTP с внешним экраном управления и панелям суммарной мощностью от 200Вт (а лучше 400 и более)

Схема подключения добавит в себя новые модули

Сеть 220В и инвертор

Что еще нужно для счастья? Иметь возможность подключать к своей системе приборы 220В. Всякие блендеры, кофемашины, болгарки, зарядки ноутбуков, микроволновки и прочую бытовую технику. Для этого нужен преобразователь из 12В в 220В или проще говоря инвертор. На рынке много моделей разной мощности, самые популярные такие

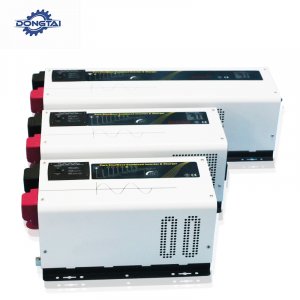

Бывают еще инверторы с функией подключения внешнего питания 220В. В этом случае они переключают всю домашнюю сеть 220 на внешний источник и к тому же начинают заряжать ваши аккумуляторы. Вот самые популярные из них

К сожалению это более редкий товар, так что они не всегда бывают в наличии. Но поймать вполне возможно.

Учтите, что они будут заряжать аккумулятор lifepo4 не оптимально, так как в основном расчитаны на более старые свинцовые батареи. Но все равно заряд будет идти и эксплуатировать такое зарядное устройство можно.

Зарядные устройства для АКБ

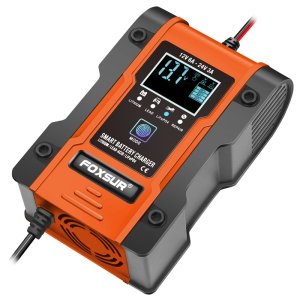

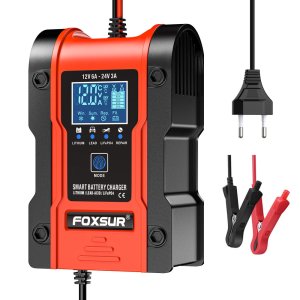

Если вам нужно заряжать литевые батареи от розетки отдельным устройством то подойдет такой специализированный вариант

Мощность (сила тока) зарядного устройства выбирается исходя из объема вашей батареи. Для маленькой до 50Ач вполне хватит 6-10А, для батареи 100Ач уже можно брать 20-30А, а на 200Ач и более подойдет зарядка 40А

Если добавить в схему инвертор и отдельное зарядное устройство то она будет выглядеть так

Предохранители и переходники

Так же в схеме добавились силовые шины для подключения всех устройств в едином месте, чтобы не городить грозди проводов от аккумулятора. И ромбиками пометил места куда необходимо добавить предохранители или автоматы для безопасности.

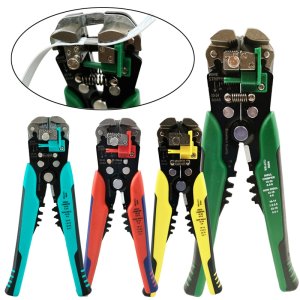

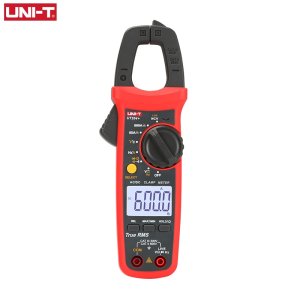

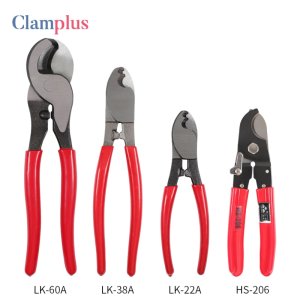

Вот в принципе и все. Не забудьте так же обзавестись инструментом, который сильно упростит вашу жизнь при работе с электрикой и проводкой

Хороших вам автономных автодомов, не пропускайте видео и руководства по созданию дома на колесах вашей мечты!
